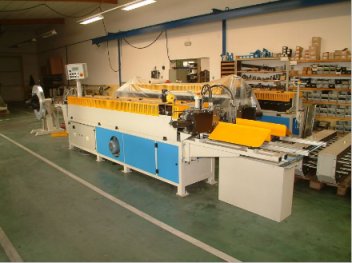

Формовочный станок FR4 был создан специально для изготовления воздухотехнических фланцев размерами 20 и 30 мм для средних и крупных производителей четырехгранных воздухотехнических трубопроводов.
Их главным преимуществом является то, что в дальнейшем нет необходимости закупать фланцы длиной 4 - 6 м и разрезать их на части разной длины. На этом станке можно изготовлять планки точно по размерам изготовляемых воздухопроводов.
Формовочный станок FR4 состоит из нескольких частей. В начале отматывается металлический лист от вертикального подающего барабана, затем он поступает через ввод непосредственно в профилирующую часть. После этого планка выравнивается и точно в соответствии с заданными параметрами разделяется гидравлическими ножницами на необходимое количество штук и требуемую длину. Автоматическую систему управления линии можно также соединить с центральным управлением производства.
Весьма легко можно изменить тип изготовляемого фланца 20-30 или 30-20, достаточно только ввести металлический лист в левую или правую часть станка и переключить систему управления.
Также линия может быть оснащена оборудованием впрыскивания уплотняющей замазки прямо во время процесса формовки.
Основные технические параметры:
Технические характеристики
Напряжение | 400 V |
Потребляемая мощность | 5,5 kW |
Количество профилировочных мест | 2 x 20 |
Диаметр профилировочных валов | 35 h 7 |
Шаг профилировочных мест | 160 мм |
Профилировочная скорость | 2 - 14 m/мин. (согласно продолжительности отрезанию листового металла) |
Kройка профиля | 2 x Гидравлическое оборудование для резки |
Количество раскатывающих барабанов | стандартно 2 |
Ширина листового металла на фланец величины 20 мм | 95 мм |
Ширина листового металла на фланец величины 30 мм | 115 мм |
Толщина листового металла на оба фланцы | 0,8 мм |
Качество листового металла на оба фланцы | 400 Н/мм2 |
Вес | 3000 кг |
Размеры станка (в x ш x д) | 6000 x 1800 x 1500 мм |
Стоимость | € 120 000 |
Стандартный комплект
1. Стандартный разгрузочный стол 3000 мм |
Опции
- Комплект штампов для производства уголка
- Устройство автоматического отреза шины
