Каталог / Листогибы / Ручные листогибочные станки / UK/UKV
от € 4950

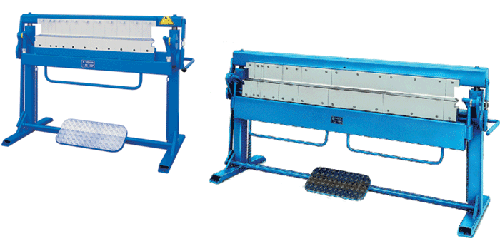

Ручные сегментные листогибочные станки модели UK/UKV

UK/UKV

Описание:
Ручные сегментные гибочные станки используются во вспомогательных целях для производства переходов, сложных, в т.ч. перпендикулярных гибов и нестандартной продукции. Сегментные ножи от 30 до 100 мм (до 500 мм для модели UKV). Крепление сегментных ножей с помощью винтовой системы или быстросъемной системы зажима, что позволяет быстро заменить и объединить сегменты без винтов и инструмента.
Сварная конструкция
Зажим листов при помощи ручного рычага или ножной педали
Регулировка зажима безголовочным винтом справа и слева
Ход верхней прижимной балки 100 мм
Противовес верхней и гибочной балки
Шкала для установки угла гиба с ограничителем для равных углов

Модель UK это ручная универсально-гибочная машина для гибки стального листа толщиной до 1,5 мм (при рабочей длине 1000 мм) или толщиной до 1,0 мм (при рабочей длине 2000 мм) для модели UKV. В сравнении с серией машин UK модель UKV оснащена более мощными элементами прижимной траверсы, стола и гибочной траверсы. Это позволяет модели UKV справляться и с более длинными (до 2000 мм)и более толстыми (до 2,0 мм) листами металла.

Отдельные сегменты имеют ширину от 30 мм до 100 мм или 200 мм. Они выпускаются с винтовыми соединениями или как вариант "S" со штифтовым соединением. В варианте "S" все элементы прижимной траверсы, стола и гибочной траверсы закрепляются патентованными штифтовыми соединениями на направляющей. Благодаря этому без применения винтовых соединений можно быстро и любым образом переставлять и комбинировать сегменты.

Кроме того, отдельные элементы можно вынимать из крепления, и между сегментами образуются свободные пространства. Это дает следующее преимущество: рабочие органы можно изгибать во все стороны, без применения дополнительных вкладок и без повреждения уже согнутых деталей.

Все модели UK/UKV серийно снабжены педалью для закрытия прижимной траверсы.

В качестве комплектующих поставляются дисковые ножницы, вкладки для изготовления подоконников и различные системы упоров ограничения глубины обработки.


Дополнительная информация:

Технические характеристики

Модель

Рабочая длина, мм

Толщина металла

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

Сталь (400Н/мм2), мм

Алюминий (250Н/мм2), мм

Нержавеющая сталь (600Н/мм2), мм

UK 100

1000

1,50

2,25

1,00

1465

740

1090

260

UK 125

1250

1,25

2,00

0,80

1715

740

1090

290

UKV 100

1000

2,00

3,00

1,25

1540

740

1210

400

UKV 150

1500

1,50

2,25

1,00

2040

740

1210

505

UKV 200

2000

1,00

1,50

0,70

2540

740

1210

625

Стандартный комплект

  1. Верхняя, нижняя и гибочная балка с сегментными ножами, которые крепятся винтами под торцевой ключ, либо с помощью быстросъемной системы, не нуждающейся в применении инструмента
  2. Съемный ящик для комплекта инструмента
  3. Колеса (только для модели UK)
  4. Модели UK/S, UKV/S с быстросъемной системой крепления сегментных ножей

Опции

  • Ручной задний упор
  • Роликовый нож
  • Уголки для производства отливов


Ручной задний упор
Ручной задний упор
Роликовый нож
Роликовый нож
